Des fusibles qui grillent, un disjoncteur qui saute dès que le four et le lave-linge tournent ensemble, une odeur de chaud, aucun différentiel, plus une place libre pour un nouveau circuit : le tableau est la première chose que Fabien regarde, et souvent la première à changer.
Tableau électrique
« Fabien est très professionnel. Il a réalisé tout le tableau electrique de la maison ainsi ainsi que l implantation des prises et lumieres. Tout est parfait 👌 »
Tout part du tableau : chaque circuit de la maison y a son disjoncteur, qui coupe quand le fil est trop chargé ou en court-circuit, et les interrupteurs différentiels y surveillent les fuites de courant — celles qui passent par une personne.
Un vieux tableau à fusibles n’est pas hors la loi pour autant : ce qui compte, c’est qu’il protège encore. Quand il n’a pas de différentiel, quand il chauffe, quand il saute sans raison apparente ou qu’il n’a plus de place, mieux vaut le remplacer.
Un tableau neuf se pose dans une gaine technique, avec de la place pour demain, et un nom sous chaque disjoncteur : le jour où ça saute, on sait tout de suite quoi.
Avant · Après
Les photos de Fabien, l’électricien, prises sur son chantier, avant et après les travaux.
Avant : un disjoncteur de branchement dont l’étiquette dit 1973, différentiel de 500 mA, et sous lui les fils des anciens circuits. Après : une gaine technique blanche montée du sol au plafond ; l’ancien disjoncteur et les cartons du chantier sont encore sur le côté.
Avant : Disjoncteur de 1973après : Gaine technique neuve
En détail
Chaque circuit porte un repère qui dit la pièce et l’usage — « prises cuisine », « four », « chambre 2 » — compréhensible sans plan ni schéma. Le jour d’une panne ou de travaux, on coupe le bon circuit et seulement celui-là.
Des fusibles en porcelaine ou à cartouches, pas d’interrupteur différentiel, des fils rigides et cassants, des traces de chauffe, un disjoncteur qui saute souvent, une étiquette illisible ou un appareil d’un autre âge : chacun de ces signes mérite qu’on ouvre le tableau.
Le disjoncteur protège le fil ; l’interrupteur différentiel à haute sensibilité, 30 mA, protège les personnes : il coupe dès qu’une partie du courant s’échappe, par exemple à travers quelqu’un qui touche un appareil défectueux. Un tableau neuf en a plusieurs, chacun pour un groupe de circuits.
Un tableau neuf garde de l’espace libre pour ajouter des circuits plus tard — une climatisation, un atelier, une plaque à induction — sans changer de tableau.
Le tableau principal se range dans la gaine technique du logement, la GTL : une colonne qui réunit, du sol au plafond, l’arrivée du courant, le tableau et les communications, près d’une entrée. C’est ce que montre la photo « après » de son montage.
Le chantier
Le diagnostic
Fabien ouvre l’ancien tableau, compte les circuits, regarde la terre et l’état des fils : il sait alors ce qu’il faut au tableau neuf.
Le devis
Le nombre de rangées, les différentiels, les circuits à créer ou à séparer : tout est écrit, sans frais.
Le remplacement
Une coupure annoncée, l’ancien tableau déposé, chaque circuit raccordé et essayé avant de rendre le courant.
Les explications
Chaque disjoncteur nommé, les différentiels testés devant vous : vous savez où couper quoi.
Ses chantiers
Le même tableau, porte ouverte puis porte refermée : ses photos.

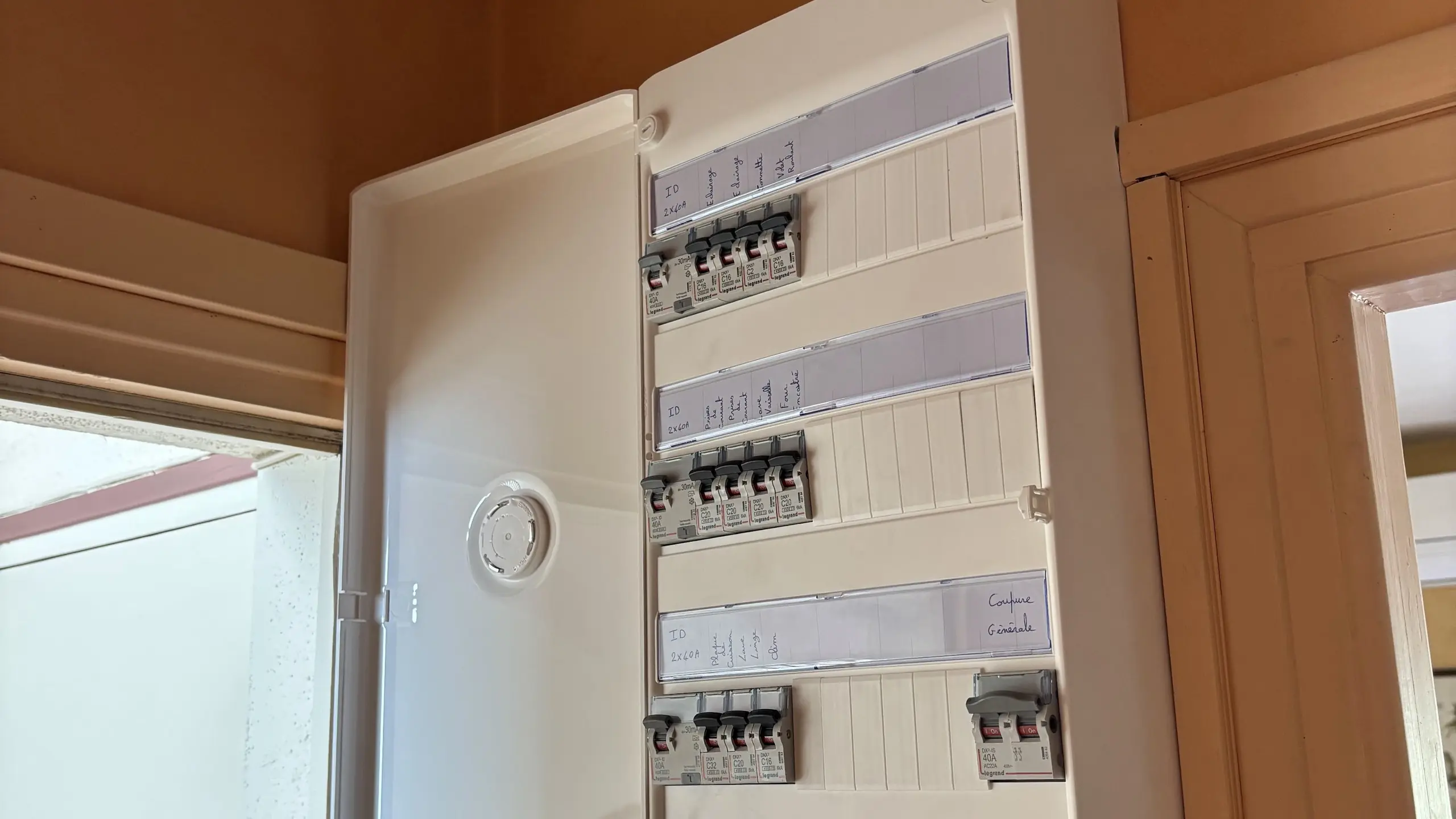

Trois rangées de disjoncteurs, et un bandeau de repérage au-dessus de chacune
Porte refermée : un coffret blanc à hublot, en hauteur dans l’entrée
Bon à savoir
Les fusibles ne se posent plus dans une installation neuve ; ils restent admis dans l’existant et dans une rénovation partielle. Votre ancien tableau n’est donc pas illégal : ce qui décide de le changer, c’est son état et la protection qu’il offre.
Source : Promotelec : tableau électrique, l’essentiel à savoir
Le tableau se place dans un endroit accessible — entrée, cave, sous-sol, garage —, entre 0,90 m et 1,80 m au-dessus du sol fini ; ses organes de manœuvre, entre 0,90 m et 1,30 m, pour rester à portée de tous. Évitez de l’enfermer derrière un meuble : le jour où ça saute, il faut l’atteindre vite.
Source : Promotelec : tableau électrique, l’essentiel à savoir
Un tableau se réalise avec 20 % d’espace disponible, pour ajouter des circuits plus tard. Chaque circuit y porte un repère qui indique les locaux desservis et sa fonction, compréhensible sans avoir recours aux schémas électriques.
Source : Promotelec : comment réaliser un tableau électrique ?
Questions
Une autre question ?
Le plus simple reste d’appeler Fabien. Vous pouvez aussi lui écrire sur WhatsApp, ou décrire la panne ou le projet dans le formulaire.
Écrire votre demandePas forcément en lui-même : les fusibles restent admis dans l’existant. Ce qui inquiète, c’est l’absence de différentiel, un fusible remplacé par un plus gros, des traces de chauffe ou des fils durcis. Fabien vous dit ce qu’il en est en ouvrant le tableau.
Trop d’appareils sur le même circuit, un appareil en défaut, un fil abîmé, de l’humidité dans un circuit extérieur : on cherche la cause circuit par circuit avant de changer quoi que ce soit.
Le remplacement demande une coupure générale, annoncée à l’avance ; sa durée dépend du nombre de circuits à reprendre. On vous la dit au devis.
Oui, s’il reste de la place au tableau : c’est le cas avec un tableau neuf, qui garde de l’espace libre. Sinon, on agrandit le tableau ou on le remplace.
Non : il fait partie du branchement. C’est le gestionnaire du réseau qui le pose et le règle selon la puissance de votre contrat, et votre installation commence juste après lui. Le tableau, ce sont les différentiels et les disjoncteurs de chaque circuit, en aval.
